Hydraulika
Dzisiejsze instalacje centralnego ogrzewania wymagają złożonych rozwiązań po stronie hydrauliki i automatyki. Nawet najbardziej zaawansowane technicznie urządzenie pozbawione odpowiednio dobranych elementów może okazać się nie trafioną inwestycją. Proponujemy Państwu pełną gamę urządzeń, oraz elementów hydrauliki, które pozwolą zrealizować potrzebne zadania. Są to produkty renomowanych producentów, sprawdzone poprzez lata doświadczeń.
Grupa pompowa z 3-drogowym zaworem mieszającym
Fabrycznie sprawdzony pod kątem szczelności, zespół ułatwiający połączenie kotła z instalacją c.o. W skład grupy wchodzi:
- Pompa obiegowa Grundfos ALPAHA2
- Zawory kulowe z termometrami
- 3-drogowy zawór mieszający
- bypass zapewniający minimalny przepływ
- 3-punktowy siłownik ARM 230V AC.
![](assets/images/0/l-afriso-8f5b7250.png)
Regulator pogodowy AWC 410
Jest samodzielnym cyfrowym regulatorem o różnych funkcjach w zależności od wybranego schematu hydraulicznego.
- sterowanie zaworem mieszającym
- sterowanie pracą pomp obiegowych
- ładowaniem zasobnika c.w.u.
- sterowanie pompą cyrkulacji c.w.u.
- pracą źródła ciepła
![](assets/images/0/l-afriso-8f5b7250.png)
Cyfrowy regulator pokojowy ST2
Do sterowania jednego obiegu grzewczego lub maksymalnie dwiema pompami obiegowymi.
![](assets/images/0/l-afriso-8f5b7250.png)
Regulator pogodowy R 810
- Sterowanie zaworem 3-drogowym mieszającym
- Funkcja pogodowa
- Automatyczne wyłączenie ogrzewania po zakończeniu sezonu grzewczego
- Wbudowany zegar dobowy i tygodniowy (program działania ogrzewania)
- Możliwa praca z modułem pokojowym
![](assets/images/7/l-compit-4a3e4627.png)
NANO – Pokojowy panel sterujący
Do współpracy z regulatorem R810. Sygnalizuje alarmy, odczytuje temperatury oraz inne informacje o działaniu układu. Możliwość zdalnego sterowania pracą układu mieszającego.
![](assets/images/7/l-compit-4a3e4627.png)
Regulator zintegrowany z siłownikiem ARC 345
- sterowanie zaworem mieszającym
- posiada możliwość pracy w trybie grania i chłodzenia
- wyposażony fabrycznie w przewód zasilający, czujnik temperatury zewnętrznej, czujnik przylgowy i czujnik zanurzeniowy.
![](assets/images/0/l-afriso-8f5b7250.png)
Regulator ACT 343
Regulator ACT 343 to nowoczesny regulator stałotemperaturowy zintegrowany z siłownikiem elektrycznym.
- sterowanie zaworem mieszającym
- posiada możliwość pracy w trybie grania i chłodzenia
- wyposażony fabrycznie w przewód zasilający, czujnik temperatury do montażu na rurze
- zakres nastaw 0 – 99 st. C
![](assets/images/0/l-afriso-8f5b7250.png)
Termostatyczne zawory mieszające ATM
W zależności od modelu zakres temperatur:
20 – 43 st. C, 35 - 60s t. C
Przyłącza: R = 3/4'', R = 1''
![](assets/images/0/l-afriso-8f5b7250.png)
Zawory strefowe AZV
Zawory strefowe AZV dostępne:
- 2 – drogowe zawory odcinające AZV
- 3 – drogowe zawory przełączające AZV
- napięcie zasilania 230V AC
- korpus wykonany z mosiądzu
![](assets/images/0/l-afriso-8f5b7250.png)
Sprzęgło hydrauliczne stalowe
Sprzęgło hydrauliczne stalowe, z izolacją, zestawem mocującym.
- SH130 (przepływ 3m^3)
- SH145 (przepływ 4,5m^3)
![](assets/images/2/l-ferro-5323e802.png)
Zestawy wymiennikowo – pompowe i wymienniki płytowe
Zestawy wymiennikowo – pompowe i wymienniki płytowe
- Dostępne moce: 10 – 15kW, 15 – 25kW, 25 – 30kW, 30 – 45kW
- Pompy obiegowe: 25-40 180, 25-60 180
![](assets/images/2/l-ferro-5323e802.png)
Płytowe wymienniki
Płytowe wymienniki lutowane to urządzenia charakteryzujące się wysoką sprawnością przekazywania ciepła przy małych rozmiarach.
Temperatura robocza: -180st.C do 200st.C
![](assets/images/1/l-sondex-34b0d171.png)

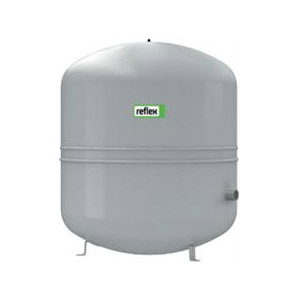

Ciśnieniowe naczynia przeponowe
Ciśnieniowe naczynia przeponowe do zamkniętych instalacji grzewczych i chłodniczych.
Naczynia Reflex NG 8 do NG 25 - w wykonaniu wiszącym. Naczynia Reflex NG 35 do NG 1000 - w wykonaniu stojącym.
![](assets/images/5/l-reflex-a8e73cf5.png)
Naczynie przeponowe do instalacji wody użytkowej
Naczynia Reflex DE 2 do DE 25 - w wykonaniu wiszącym.
Naczynia Reflex DE 33 - wyposażone w uchwyt do montażu ściennego.
Naczynia Reflex DE 50 > - w wykonaniu stojącym.
![](assets/images/5/l-reflex-a8e73cf5.png)
Zawory bezpieczeństwa do instalacji grzewczych c.o. MS
Rozmiar: 1/2'', 3/4''
Przyłącza: 1/2'', 3/4'', 1''
Ciśnienia otwarcia: 1,5bar, 2bar, 2,5bar, 3bar, 6bar
![](assets/images/0/l-afriso-8f5b7250.png)
Zawory bezpieczeństwa do instalacji c.w.u. MSW
Rozmiar: 1/2'', 3/4''
Przyłącza: 1/2'', 3/4'', 1''
Ciśnienia otwarcia: 6bar, 8bar, 10bar
![](assets/images/0/l-afriso-8f5b7250.png)
Manometry grzewcze
Manometry grzewcze – pomiary ciśnienia roboczego.
- w obudowie z tworzywa lub metalu
- zakres ciśnień: 0 – 4 bar, 0 – 6 bar, 0 – 10 bar, 0 – 16 bar
![](assets/images/0/l-afriso-8f5b7250.png)
Termomanometr TM 80
- obudowa metalowa
- gwint zewnętrzny 1/2''
- zakres temp.: 20 – 120st.C
- zakres ciśnienia: 0 – 4 bar, 0 – 6 bar, 0 – 10 bar
![](assets/images/0/l-afriso-8f5b7250.png)

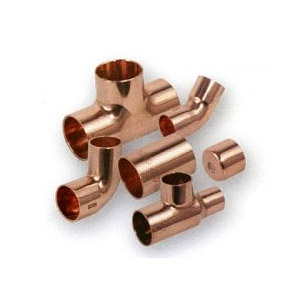

Materiały z miedzi
Rury, kolana, łuki, trójniki, mufy, nyple oraz pozostałe materiały.
Wymiary: 15mm, 18mm, 22mm, 28mm, 35mm
